LKZ-1500 lokator kabelske i podzemne infrastrukture
S ovim uređajem nema tajni u pronalaženju kabela

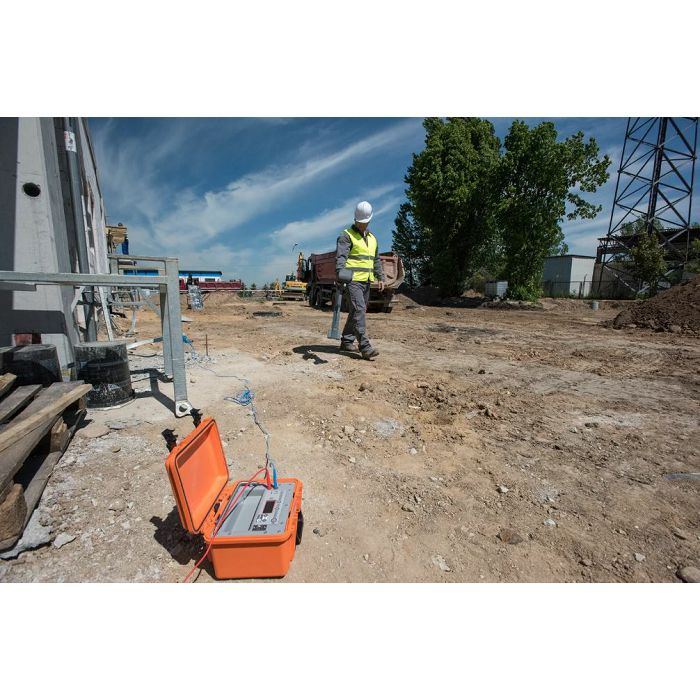

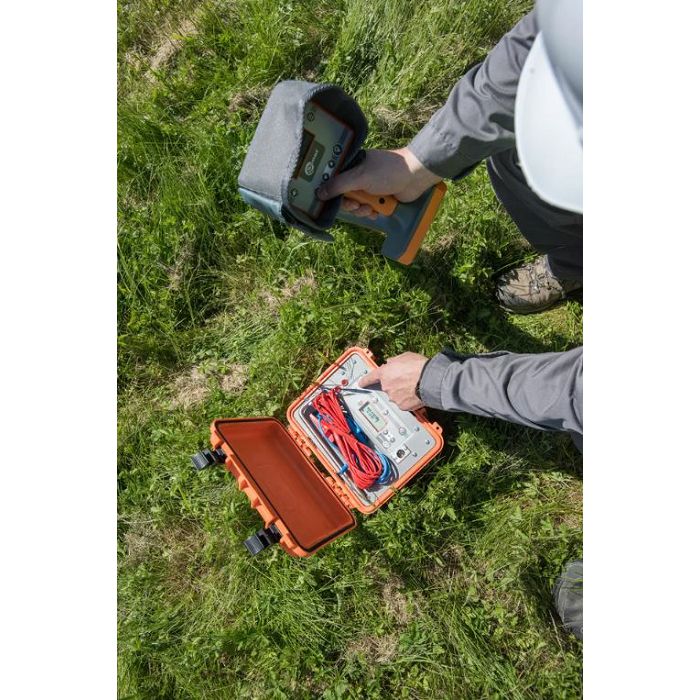

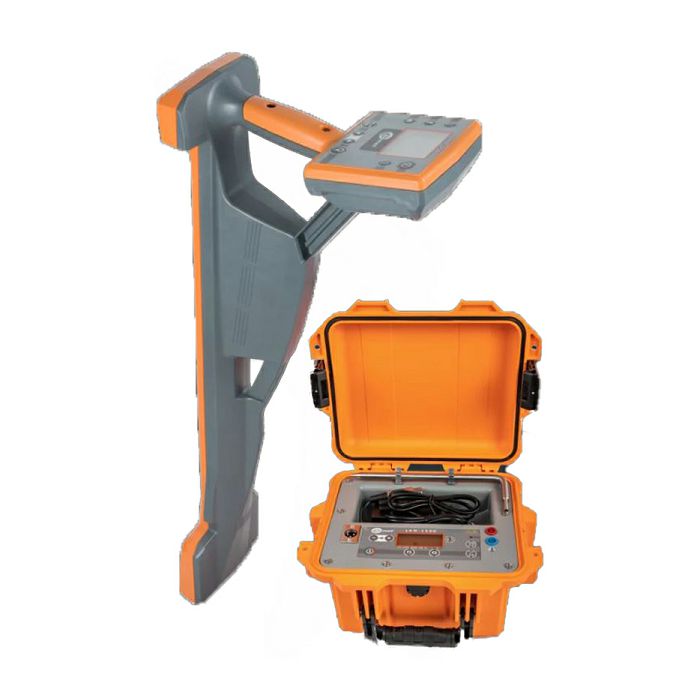

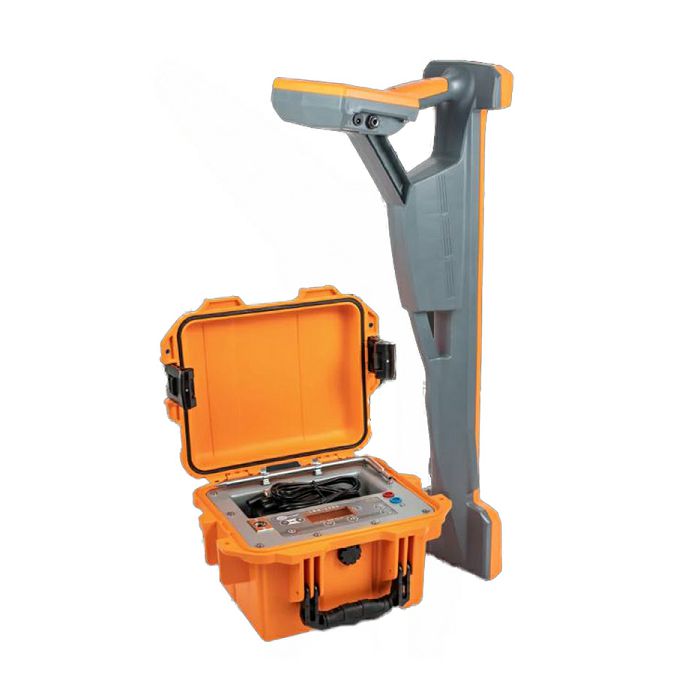

Lokator kabela LKZ-1500 je set koji se sastoji od odašiljača (LKN) i prijemnika (LKO) što omogućava pronalaženje, identifikaciju i praćenje rute podzemne infrastrukture.
Neizostavan je dio opreme za energetske, telekom i instalaterske tvrtke koje se bave širokim spektrom zemljanih radova.
KARAKTERISTIKE
• Strujni, signalni i telekomunikacijski kabeli
• podzemni elementi sustava zaštite od munje, sustavi katodne zaštite
• vodovodni i kanalizacijski sustavi,
• sustavi za transport goriva (cjevovodi, plinovodi)
• sustavi grijanja i predizolirane cijevi
Setovi serije LKZ neprocjenjiva su podrška u zemljanim radovima koji se izvode za razne djelatnosti, uključujući energetiku,
instalacije, građevinarstvo, željeznicu, telekomunikacije, vodosnabdijevanje, grijanje, geodeziju i mnoge druge.
Odašiljač LKN-1500 generira određeni signal omogućujući LKO prijemnicima rutiranje u aktivnom načinu rada.
Prijemnici također rade u pasivnom načinu rada koji koristi mrežne frekvencije i telekomunikacijske signale već prisutne u infrastrukturi.

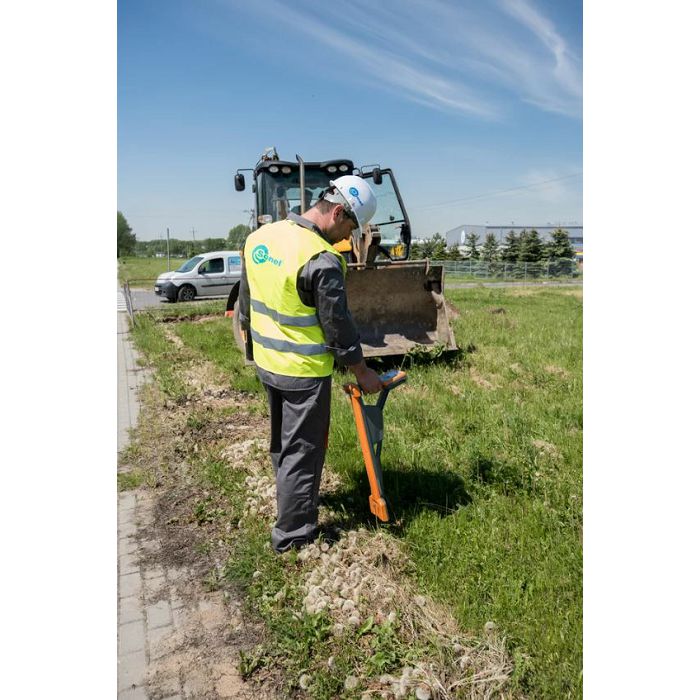

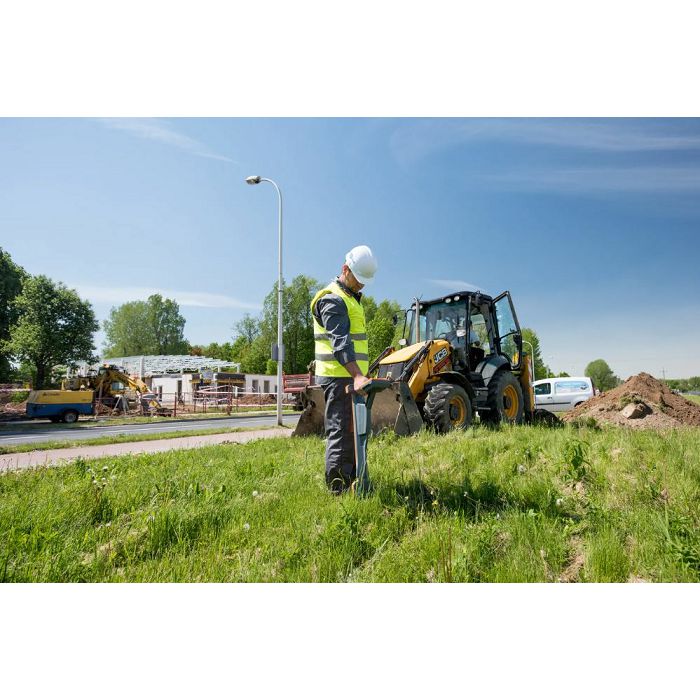

Prijemnik LKO-1500 olakšava rad korisniku s mnogim značajkama, uključujući vizualizaciju trase kabela ili izbor većeg broja frekvencija.
Odlikuje ga i mogućnost traženja spojeva kabela s uzemljenjem uz korištenje dodatnog pribora.
Odašiljač LKN-1500
• Prijenos signala dvostruke frekvencije.
• Mod ograničenja napona odaslanog signala.
• Snaga odašiljača: 1 W, 2 W, 5 W, 10 W.
• Rad u modu izravne galvanske ili induktivne veze - unutarnja odašiljačka antena
• Kompatibilan s prijenosnim stezaljkama
• Kontinuirani ili intervalni način rada koji produljuje trajanje baterije
• Robusno kućište
Prijemnik LKO-1500
? Aktivni mod:
• rad s odašiljačem LKN-1500 na frekvencijama 273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz,
• rad s drugim odašiljačima (koji nisu LKN-1500) na frekvencijama 491 Hz, 512 Hz, 982 Hz, 2000 Hz, 2048 Hz, 8440 Hz, 9828 Hz, 10000 Hz.
? Pasivni mod – rad na frekvencijama:
? 50 Hz, 60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz,
? RADIO (10...36 kHz),
? SB (48 Hz...14 kHz).
• Dubina lociranja do 10 m.
• Rad s vanjskim sondama.
Funkcije lokatora
Odredite smjer postavljanja kabela, položaj kabela u odnosu na os prijemnika (ima funkciju kompasa).
Odredite struju i preostalu dubinu kabela, kako u aktivnom modu (s transmiterom), tako i u pasivnom modu rada (bez transmitera).
Spremite rutu postavljanja podzemne infrastrukture na kartu. Memorija do 10.000 koordinata.
Mogućnost pronalaska oštećenih mjesta na kabelu.
Uređaj s bilo kojim GPS modulom i namjenskim programom (LKZ Terminal), koji se isporučuje uz set,
omogućit će vam iscrtavanje trase podzemnog objekta i označavanje položaja pojedinačnih mjernih pozicija na karti.
Komunikacija LKZ-a s GPS modulom je putem Bluetooth veze.
Sonel LKZ terminal
Aplikacija radi s lokatorom žica i kabela Sonel LKZ-1500.
Zamjenom vanjskog GPS modula, korisniku omogućuje definiranje i snimanje geografskih koordinata trase kabela.
Aplikacija dodatno omogućuje:
• pregled pozicioniranja uživo,
• mjerenje udaljenosti do određene točke na ruti,
• izvoz ruta spremljenih u LKO-1500 u memoriju telefona,
• čitanje ruta iz memorije telefona,
• pregled spremljenih vrijednosti svih parametara,
• izvoz podataka na PC
Sonel LKO terminal
Namjenski računalni program za rukovanje podacima pohranjenim u Sonel LKO-1500.
Omogućuje vam mapiranje rute s vaše lokacije i čitanje podataka pohranjenih u prijemniku.
Podaci uključuju:
• koordinate mjesta mjerenja prema GPS informacijama,
• očitavanje dubine infrastrukture i vrijednosti struje koja u njemu teče
• smjer forsirane struje
• radna frekvencija
• datum i lokalno vrijeme u trenutku mjerenja prema GPS informacijama
• izvoz podataka o ruti u datoteku.
TEHNIČKE SPECIFIKACIJE
STANDARDNI PRIBOR
OPCIJSKI PRIBOR
