Pipe Eel Fiberglas Polykat sajla za lokaciju trase i uvlačenje kabela – 9mm/150m, 104199

Popravak i obnova kabela i kabelske kanalizacije može biti skup i dugotrajan posao.
Svaka tvrtka koja profesionalno izvodi te poslove mora osigurati da se lociranje trase može brzo i sigurno uraditi.

Pronalaženje neprovodljivih cijevi značajno je pojednostavljeno te, po prvi put, omogućeno korištenjem sajle za lokaciju trase.
Lociranje trase može se koristiti za praćenje cijelih tokova cijevi.

Ova sajla od stakloplastike sadrži jednu ili više bakrenih žica koje emitiraju signal koji se može locirati preko cijele duljine.
Signal se može uhvatiti, ovisno o opremi za odašiljanje i prijem te lokalnim i strukturnim okolnostima, do dubine od nekoliko metara.
Sustavi za lociranje KATIMEX® mogu se koristiti sa svom standardnom opremom za odašiljanje i prijem koja radi u kHz rasponu.
Odašiljač je spojen na opremu putem priključne kutije pomoću banana priključaka ili terminala.
Dubine lociranja i razine točnosti prvenstveno ovise o specifičnim podacima o opremi za lokaciju ili opremi za pronalaženje kabela
(snaga prijenosa, osjetljivost prijemnika) i lokalnim okolnostima (strukture i priroda tla/zidova, smetnje od drugih izvora energije itd.).

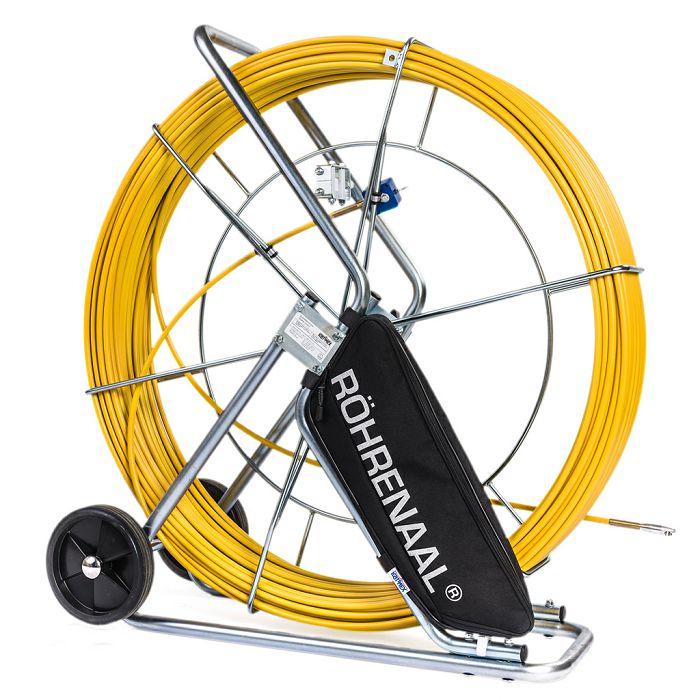

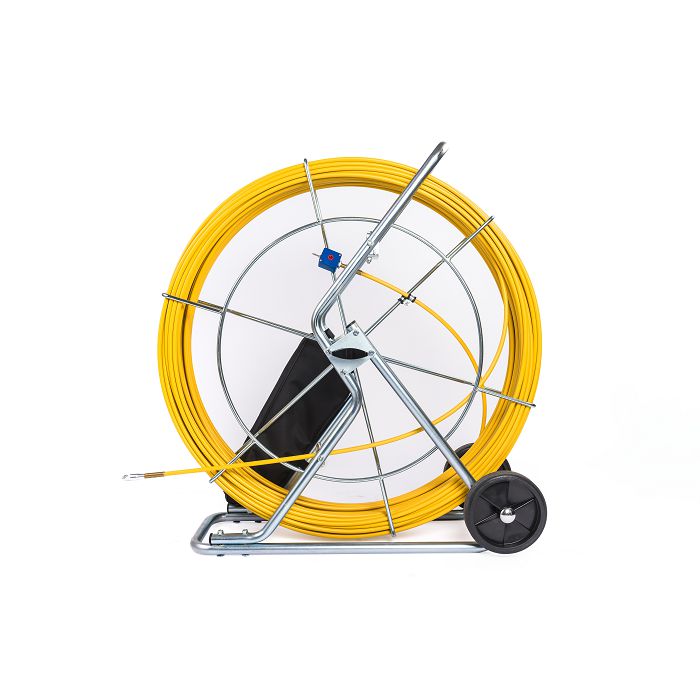

Polykat profil od stakloplastike s integriranim bakrenim žicama opremljenim je na kraju sajle s vanjskim navojem M12 i pričvršćenom fleksibilnom vodilicom promjera 18 mm.
Priključnu kutija služi spajanju odašiljača (1 priključak) na pocinčanom čeličnom okviru promjera 1000 mm.
Integrirana kočnica osigurava da se Polykat® profil od stakloplastike odmotava po želji.
Kabel generatora signala spaja se na priključnu kutiju za lociranje, a drugi priključak odašiljača je uzemljen.

Tehnički podaci
• Duljina šipke: 150 m
• Promjer šipke: 9 mm
• Prekidna čvrstoća šipke: 40 kN
• Minimalni radijus savijanja: 240 mm
• Materijal: Čelik, pocinčan

Podaci o pakiranju
• Duljina: 78 cm
• Širina: 38 cm
• Visina: 83 cm
• Težina: 26,5 kg
