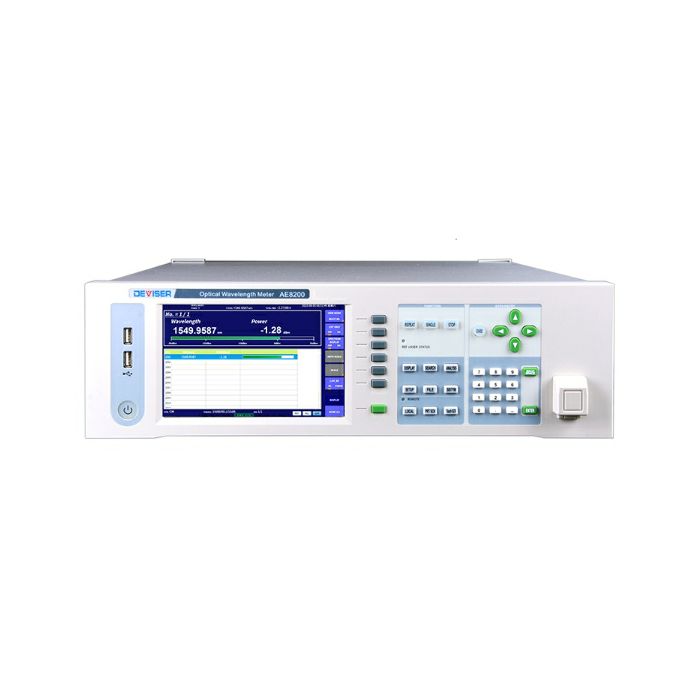

AE8200 Series Optical Wavelength Meter
Visokoprecizni optički valomjer namijenjen laboratorijskim i industrijskim testiranjima u optičkim telekomunikacijama.
Uređaj se temelji na Michelsonovoj interferometriji i FFT (brza Fourierova transformacija) obradi signala,
što mu omogućuje preciznu analizu signala s jednom ili više valnih duljina istovremeno (npr. DWDM sustavi i višekanalni FP laseri).
Pregled
Ovaj se mjerač koristi za karakterizaciju naprednih optičkih izvora, uključujući i lasere sa širokim područjem podešavanja (tunable lasers),
kako bi se verificirala njihova točnost, stabilnost modova i spektralna širina linije.
Ključne značajke
• Raspon valnih duljina: 900 do 1700 nm (pokriva IC / infracrveni pojas).
• Točnost valne duljine: ±0,2 ppm (dijelova na milijun).
• Rezolucija valne duljine: 0,1 pm (pikometar).
• Vrijeme mjerenja: < 0,2 do 0,3 sekunde (omogućuje rad visoke brzine).
• Mogućnost mjerenja: simultano mjerenje do 1024 valne duljine.
• Zaslon: 7-inčni TFT zaslon osjetljiv na dodir (rezolucija 1280 x 800).
• Raspon ulazne snage: -40 do +10 dBm.
• Točnost mjerenja snage: ±0,5 dB.
• Minimalno razlučivo razdvajanje kanalâ: 5 do 10 GHz.
• Pohrana podataka: ugrađeni tvrdi disk od 120 GB.
